超聲波探傷儀是一種便攜式工業無損探傷儀器，它能夠快速便捷、無損傷地進行工件內部多種缺陷（焊縫、裂紋、夾雜、折疊、氣孔、砂眼等）的檢測、定位、評估和診斷。既可以用于實驗室，也可以用于工程現場。廣泛應用于鋼鐵、電力、石化、鍋爐壓力容器、鋼結構、軍工、航空航天、鐵路交通、汽車、機械等領域。

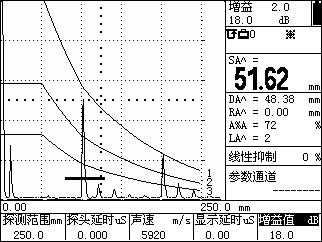

DAC曲線的定義和作用

DAC定義：DAC是一條距離-波幅曲線，同一當量的缺陷隨著深度的增大，受信號的衰減、聲束的擴散及其他因素的影響，其回波幅度呈指數下降趨勢，把不同深度的同一當量的人工缺陷的反射回波幅度連成一條曲線，這條曲線就是DAC曲線；

DAC作用：DAC曲線是用于區分大小相同，但距離不同的反射體幅度的變化。通常情況下，在繪制好DAC曲線后，不管材料中反射體的位置如何，同樣大小的反射體產生的回波峰值均在同一條曲線上。同樣道理，比曲線所表示的反射體尺寸小的，其反射回波會(huì )落在該曲線下面，而較大一些的會(huì )落在該曲線上面。

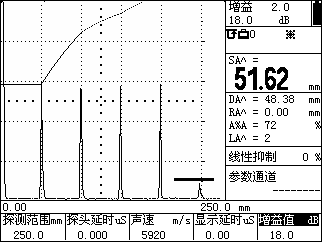

TCG曲線的定義和作用

TCG定義：TCG曲線是一條深度補償曲線，用DAC曲線沿深度方向的下降趨勢對不同深度的反射回波幅度進行補償，將所有的深度補償值連成一條曲線，這條曲線即是TCG曲線。

TCG作用：TCG功能通過對A掃描回波幅度進行深度補償后，使得同一尺寸反射體回波幅度與其在被檢材料中的深度無關。因此在TCG模式下，當探傷儀增益條件不變時更有利于發現位于材料內部較深位置的缺陷。激活DAC/TCG后將在指示符號欄中顯示符號。

超聲波探傷儀重磅升級！

•

•

•


• 文件命名方式：通道及存儲的波形文件均可用鍵盤上的英文、數字、特殊符號編輯名稱；

• 500個探傷通道：通道可存儲、調用、通訊、瀏覽，配合快速更換探頭，調出通道即可開展探傷工作，免去繁瑣的探傷儀調節過程；

• 可存儲500套探傷報告；可存儲、預覽、通訊、打??；可編輯探傷報告的文件名稱；

• 英文輸入；

• 高分辨率（320×240），26萬色TFT彩色液晶顯示屏，可在強光下清晰的顯示圖像；

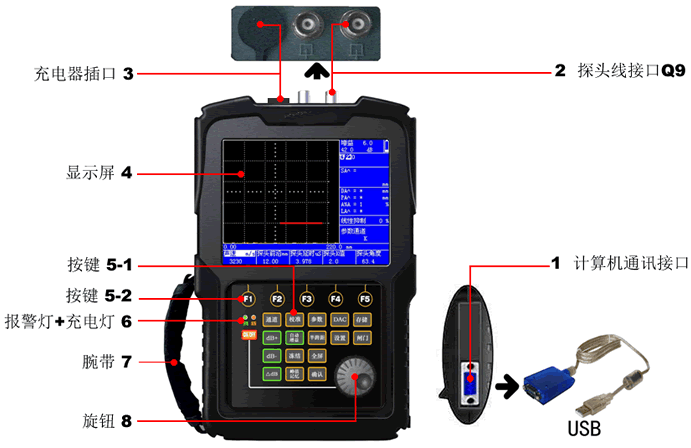

• 兩個BNC Q9探頭插座；

• RS232-USB接口，用于連接探傷儀與計算機；

• 兩種供電方式：a.大容量5200mAh鋰電池，無記憶效應、連續工作7-10小時，使用壽命長； b.220V交流電(配電源適配器)供電 ?？蛇叧潆姷耐瑫r(shí)進行探傷工作；

• 報警方式：硬件驅動實時報警信號，可選：進波報警、失波報警；

• 報警信號：聲光（聲：蜂鳴器、光：發光二極管）報警；

• 0.2MHz到20MHz可選頻率范圍與探頭匹配以達到最佳性能；

• 超過1000Hz脈沖重復頻率，消除了虛像回波，實現了材料檢測時長聲波的清除；

• 增益步長功能帶有7個可選步距，1個鎖定步距；

• 兩個獨立的閘門，覆蓋整個檢測范圍；可獨立測量，也可關聯測量；

• 凍結：可完全凍結A掃描；

• 探頭校準：自動校準材料聲速、探頭零點、探頭角度；

• DAC曲線：最多可記錄16個點；3條偏置曲線，可對由于材料耦合差異或聲束傳播距離引起的衰 減進行補償和校正；根據增益、探測范圍等參數的改變而自動調節DAC曲線位置，可鎖定靈敏度的同時保持DAC曲線位置不變；可建立、刪除，并可隨參數進行存儲、調用；

• DAC/TCG曲線標定點可靈活標定；

• DAC標定點可選擇由探傷儀自動捕捉，降低了斜探頭標定時鎖定最高回波的難度；

• 高速屏幕刷新頻率（高于100Hz）使缺陷回波實時展現，無遺漏；

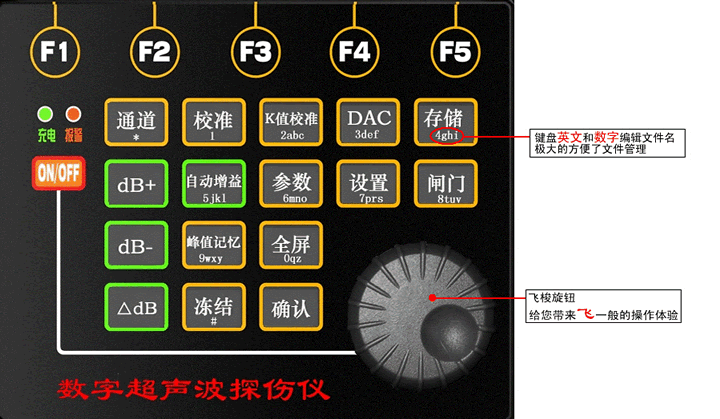

• 鍵盤：薄膜面板；防水、防塵、防油污、耐酸堿、密封性強；

• 微微凸起的按鍵，提供良好的觸感；

• 鍵盤按操作步驟布局，增強了操作的程序性和易用性；

• 重量輕：包括電池在內僅重1.0kg；

• 可自由更換鋰電池；
