德力測控的OptoSurf散射光技術產品，依托創(chuàng )新技術體系，能夠100%實現納米級表面粗糙度的全檢分析。該技術不僅可以對高精度加工表面進行檢測，還具備評估產品表面摩擦特性的獨特功能，為精密制造領域提供了可靠的表面質量檢測解決方案。

德力測控的散射光技術產品廣泛應用于汽車工業、機械工程、航空航天工業、醫療技術和半導體等行業。

散射光測量技術原理

散射光測量系統采用大孔徑物鏡配合具有離散數量的光電二極管的線形探測器，記錄定義角度范圍內的散射角分布。并統計由散射角分布形成的特征值（AQ和ASK），該方式優點是對距離變化不敏感（平面可達 2 mm）、測量速度快（每秒> 1000 次測量）、在生產中使用時堅固耐用，并且可以透過均勻的油膜進行測量。

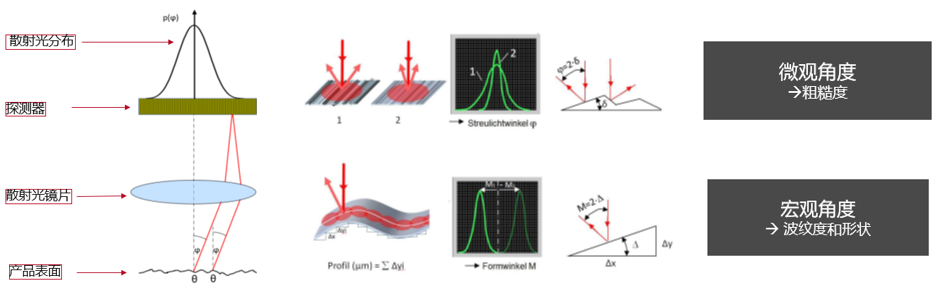

測量原理示意圖

散射光測量技術介紹

散射光技術的優勢

? 非接觸式測量

? 納米級高精度

? 對振動不敏感，可實現在線集成檢測

? 超快速測量（56m/s )，實現超大范圍全掃

測量參數

?圓度（RONt）

? 波紋度 (Wt,WDt)

? 快速傅里葉變換分析 (FFT)

? 粗糙度 Aq

解決的痛點

? 振紋

? 噪聲

? 摩擦性能

? 光學效果：光澤度、反射、陰影等

應用案例

案例1：電動助力轉向系統（EPS）中的滾珠絲杠全程粗糙度，圓度和FFT分析

案例2：在線檢測高精度軸承表面的粗糙度，圓度和波紋度

案例３：在線集成測量超大型軸承表面的粗糙度，圓度和波紋度
