在金屬加工過程中，優質加工機床是確保零件加工質量的關鍵。刀柄作為重要部件，對刀具和機床主軸的連接起到了關鍵作用。刀具的形狀和尺寸對于零件加工的質量也具有決定性的影響。

因此，為了確保零件的加工質量，必須對刀柄和刀具的形狀、尺寸進行嚴格的控制和選擇。

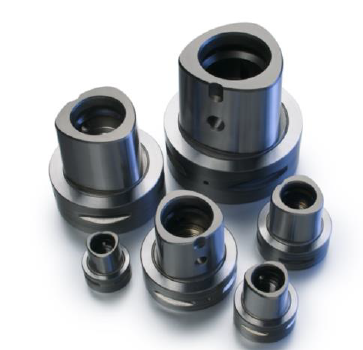

刀柄

刀柄與主軸接口

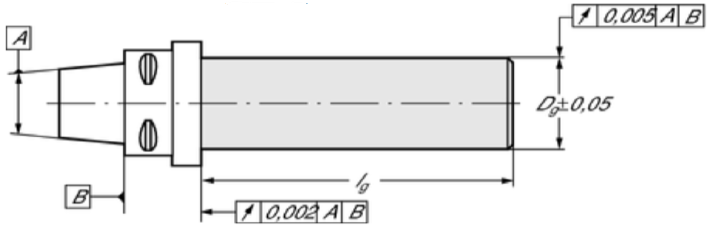

在測量刀柄的應用方面，MarForm MMQ 400 CNC 圓度儀可以滿足需求。刀柄測量的時候，需要在錐面A和端面B上建立兩個基準，然后再測量圓柱和端面的跳動，下圖是典型的刀柄跳動測量圖紙。

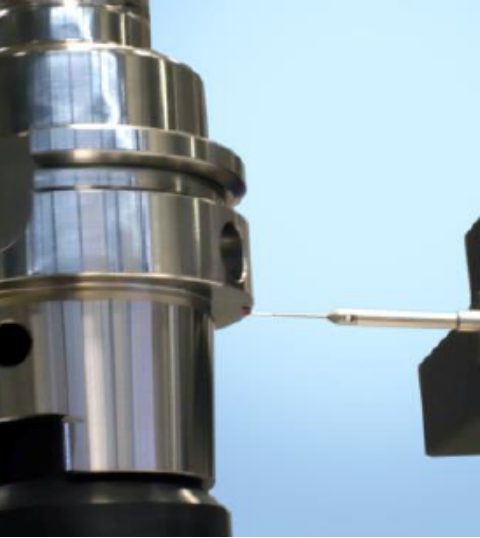

通過MarForm MMQ 400 CNC 的全自動傳感器 T7W 可以快速測量出 A基準和B基準，具體的測量姿態請見下圖。

A基準

B基準

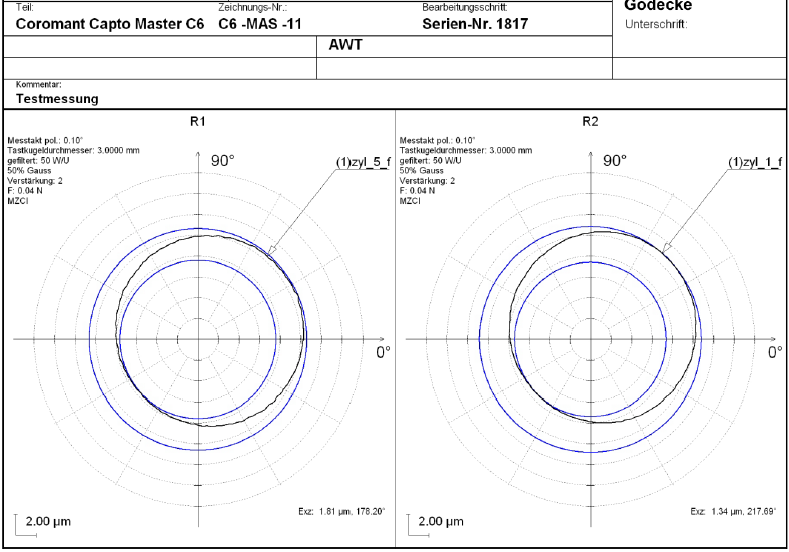

MarWin測量軟件具備強大的自學習（Teach-In）測量功能，可根據不同刀柄的尺寸編輯對應的測量程序。操作者只需找到對應的刀柄測量程序，直接運行即可完成測量，還可自動保存或者打印測量結果和測量報告，大大提高了工作效率。

同時，用戶在測量報告上可以直觀地查看刀柄跳動的大小，以便更好地評估刀柄的質量和性能。
