螺紋刀具

—來自德國JBO

現代先進的制造加工對效率和成本控制有著越來越高的要求，但是落后螺紋加工方法制約了企業生產效率的提高。螺紋銑削加工作為更先進的加工方式受到用戶越來越多客戶的青睞。德國JBO公司長期專注于螺紋復合加工及檢測，在該領域內積累了豐富的解決方案。

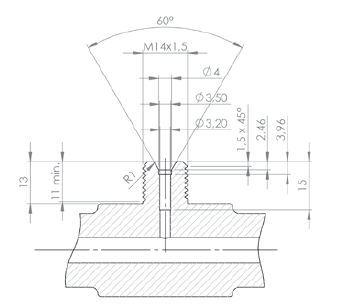

一、多功能螺紋銑刀案例

產品特點

一把刀具同時加工：倒角、鉆孔、螺紋

加工時間縮短8″

提供螺紋加工表面

提高工藝可靠性

刀具：整體硬質合金螺紋銑刀

材料：鋁合金

轉速：n = 6.000 min-1

進給倒角：Vf = 1.200 mm/min

進給銑螺紋：Vf = 1.000 mm/min

加工時間：t = 9s

壽命 ＞50,000件

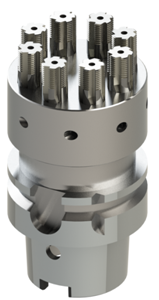

二、Shell Type 螺紋銑刀（外螺紋加工利器）

產品特點

跟進更快，縮短加工時間

6個獨立可換切削刃，提高刀具壽命

更好的螺紋表面

單件加工成本更低

刀具：Shell Type螺紋銑刀 GFG-WFE

材料：38MnCrVS6

轉速：n = 2.000 min-1

進給量（銑螺紋）：fz = 0.05 mm

加工時間：t = 5s

壽命：24,000件

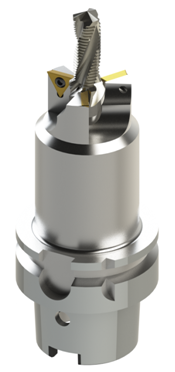

三、組合螺紋刀具

優點

模塊化結構：HSK-A63刀柄+螺紋銑刀+3個PCD刀片

加工時間縮短

模塊結構可以靈活調整

刀具：組合刀具

材料：AlSi9Cu3

轉速：n = 5.100 min-1

進給（鉆削）：f = 0.35 mm

進給（平面）：f = 0.1 mm

進給（銑螺紋）：f = 0.12 mm

加工時間：t = 6s

壽命 ＞ 40,000件

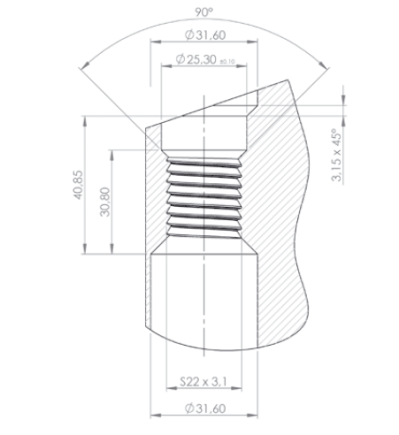

產品特點

更大的加工范圍

更高的加工效率

更好的加工表面

更小的切削屑問題
