在循環球式轉向系統中，轉向螺桿與轉向螺母鋼球滾道的配合間隙是有一定要求的，一般配合間隙應不大于0.1mm。所以我們需要對轉向螺桿與轉向螺母鋼球滾道的中徑進行測量。

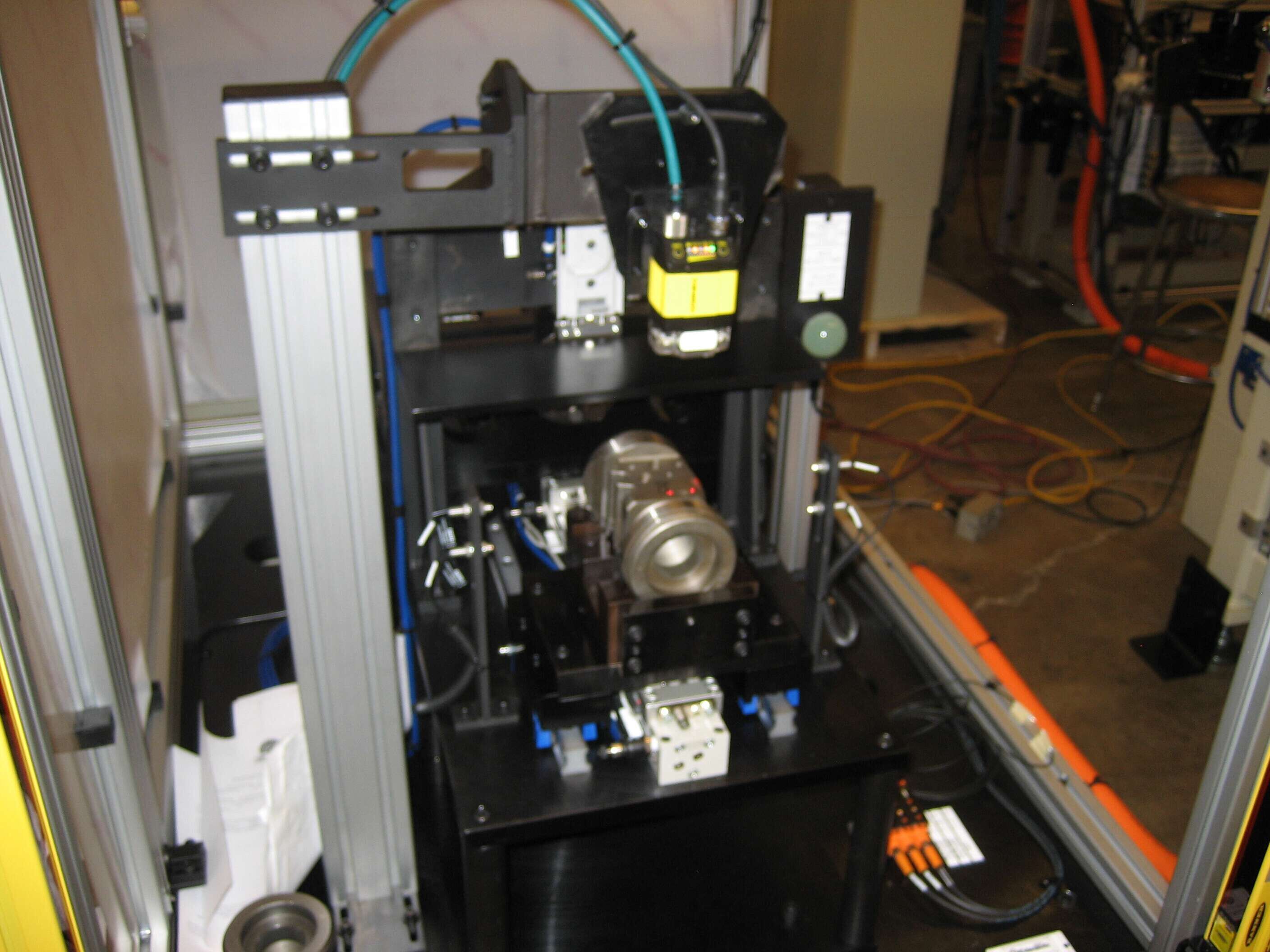

     在恒溫、潔凈環境，零件潔凈的條件下，設備對螺桿-閥組件滾道外徑、螺母滾道內徑進行在線對比測量，實現精確選擇配對鋼球，完成螺桿-閥組件、螺母裝配后轉動品質的控制。

設備功能：

1、測量數據能夠自動分選為若干組（≥10組），每組的范圍可由需方進行自由調整。
2、設備具有零件唯一的批次信息讀入功能（零件批次信息為二維碼）。
3、設備顯示界面應即時顯示零件唯一的批次信息、中徑測量數值、組別，數據可以自動保存、讀取。
4、設備應將螺桿-閥組件、螺母零件中徑測量數據按照需方設定要求，自動顯示應選擇的鋼球組別，并輸出不同的信號，控制鋼球自動選擇設備（參考自動選、裝鋼球設備要求）。
5、自動或手動安裝零件，確認零件安裝到位后，按啟動按鈕進行自動檢測。
6、設備具有防止測頭受到撞擊的防錯保護功能。
7、中徑測量數值超出上、下限范圍時，仍顯示測量數值，但應有聲光報警，只有將不合格品放到不合格通道內，手動復位，報警才能解除。

設備指標：
1、被測要素精度0.001（測量系統的精確讀數應在0.001以?xún)龋?br /> 2、同一工件測量30次，測量系統的再現性、重復性指標R&R < 10%。

操作步驟：
1.用標定件進行標定
2.放入零件
3.二維碼識別零件
4.進行測量
5.完成測量后，數據自動上傳至服務器
